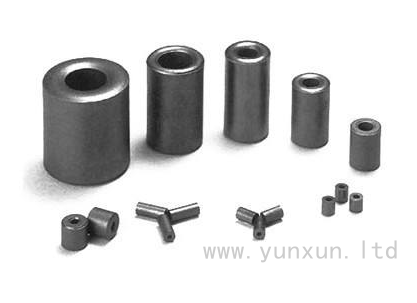

导读:磁环的原理是因为铁氧体磁珠是一种电感,可以形成无源低通滤波器,可以衰减高频干扰。无论是设备本身流出,还是可以外部进入的,高频信号的能量会被铁氧体磁芯吸收并转换为热量而散发掉。
磁环绕线方法:尽量单层绕制:空间允许时,尽量使用较大的磁芯,这样可使线圈为单层,有效地减小匝间电容。输入输出远离:无论制作什么形式的电感,线圈的输入和输出都应该远离,否则输入和输出之间电容会将整个电感短路。多层绕制的方法:线圈的匝数较多,必须多层绕制时,要向一个方向绕,边绕边重叠,不要绕完一层后,再往回绕。分段绕制:在一个磁芯上将线圈分段绕制,这样每段的电容较小,并且总的寄生电容是两段上的寄生电容的串联,总容量比每段的寄生容量小。多个电感串联起来:可以将一个大电感分解成一个较大的电感和若干电感量不同的小电感,将这些电感串联起来,可以使电感的带宽扩展。

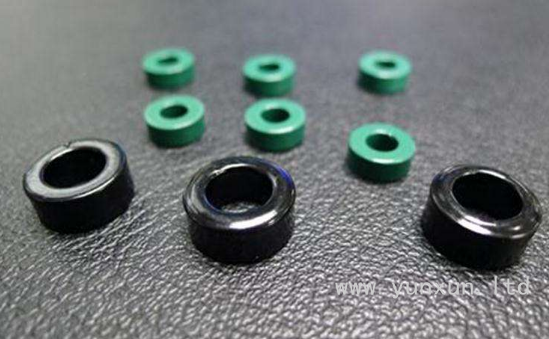

磁环浸胶。由于工艺的要求,有些磁环要求预先浸上绝缘漆或硅胶进行对磁环进保护,以保产品的某些特性。注意所用硅胶或绝缘漆是否与作业指导书要求一致;注意所用硅胶或绝缘漆在使用中是否要求进行稀释,如果需要进行稀释,则要注意稀释剂的型号、稀释比例;注意磁环浸入的深度,太深太浅都不可以。太深了硅胶易爬到引线上,使缠线困难,同时半成品焊接时不易漆包线;太浅了磁环没能包,没能对磁环进行充分的保护;
磁环浸胶厚度不可太厚和太溥,可从浸好的产品的外径上来判断。浸好的硅胶或绝缘漆要烘干。通常硅胶和绝缘漆比较难于自然阴干,需要放入烤箱中烘烤,其烘烤的时间与温度要准确;避免产生胶滴的第一步浸胶提起磁环,将磁环放到容器边缘刮掉一部分硅胶;第二步:提起磁环放到纸巾上停顿1秒中,让多余的硅胶通重力作用纸巾上;第三步:将磁环水平方向贴纸巾拖动20mm,将余胶掉;第四步:悬挂磁环。
磁环的原理是因为铁氧体磁珠是一种电感,可以形成无源低通滤波器,可以衰减高频干扰。无论是设备本身流出,还是可以外部进入的,高频信号的能量会被铁氧体磁芯吸收并转换为热量而散发掉。所以磁珠用在键盘和鼠标的USB信号线是为了屏蔽高频信号。如果没有屏蔽层的导线,USB数据线将会如同天线一样吸收周围环境或机箱内硬件所产生的高频信号,从而影响实际传输,因此增加磁环是一种更经济的解决方式。
由此可以看出,磁环的作用还是非常大的,那么判断外围线的质量好坏就必须根据是否有磁环吗?然而事实上却是,对于1-2米的这类USB数据线,使用磁环更多的是为了防止外部高频信号干扰,并通过使用屏蔽也可以实现屏蔽高频信号的干扰的效果。所以精心设计的数据线可以用来满足日常需求,磁环也是一个额外的作用而已,并不能作为判别USB数据线质量优劣的标准!
磁环绕线方法:尽量单层绕制:空间允许时,尽量使用较大的磁芯,这样可使线圈为单层,有效地减小匝间电容。输入输出远离:无论制作什么形式的电感,线圈的输入和输出都应该远离,否则输入和输出之间电容会将整个电感短路。多层绕制的方法:线圈的匝数较多,必须多层绕制时,要向一个方向绕,边绕边重叠,不要绕完一层后,再往回绕。分段绕制:在一个磁芯上将线圈分段绕制,这样每段的电容较小,并且总的寄生电容是两段上的寄生电容的串联,总容量比每段的寄生容量小。多个电感串联起来:可以将一个大电感分解成一个较大的电感和若干电感量不同的小电感,将这些电感串联起来,可以使电感的带宽扩展。
磁环浸胶。由于工艺的要求,有些磁环要求预先浸上绝缘漆或硅胶进行对磁环进保护,以保产品的某些特性。注意所用硅胶或绝缘漆是否与作业指导书要求一致;注意所用硅胶或绝缘漆在使用中是否要求进行稀释,如果需要进行稀释,则要注意稀释剂的型号、稀释比例;注意磁环浸入的深度,太深太浅都不可以。太深了硅胶易爬到引线上,使缠线困难,同时半成品焊接时不易漆包线;太浅了磁环没能包,没能对磁环进行充分的保护;
控制磁环浸入深度的:根据磁环的大小来制作硅胶的容器,容器的深度与磁环半成品的外径一致,这样在装满硅胶的容器中浸磁环时,只要磁环碰到容器的底部后提起磁环,磁环浸胶的深浅度就可以保证。如可保证容器中的硅胶总是满的呢?这可采用打点滴的原理来解决;
磁环浸胶厚度不可太厚和太溥,可从浸好的产品的外径上来判断。浸好的硅胶或绝缘漆要烘干。通常硅胶和绝缘漆比较难于自然阴干,需要放入烤箱中烘烤,其烘烤的时间与温度要准确;避免产生胶滴的第一步浸胶提起磁环,将磁环放到容器边缘刮掉一部分硅胶;第二步:提起磁环放到纸巾上停顿1秒中,让多余的硅胶通重力作用纸巾上;第三步:将磁环水平方向贴纸巾拖动20mm,将余胶掉;第四步:悬挂磁环。
